Holz-Aluminium Tür batimet TA35 DSP

batimet TA35 DSP

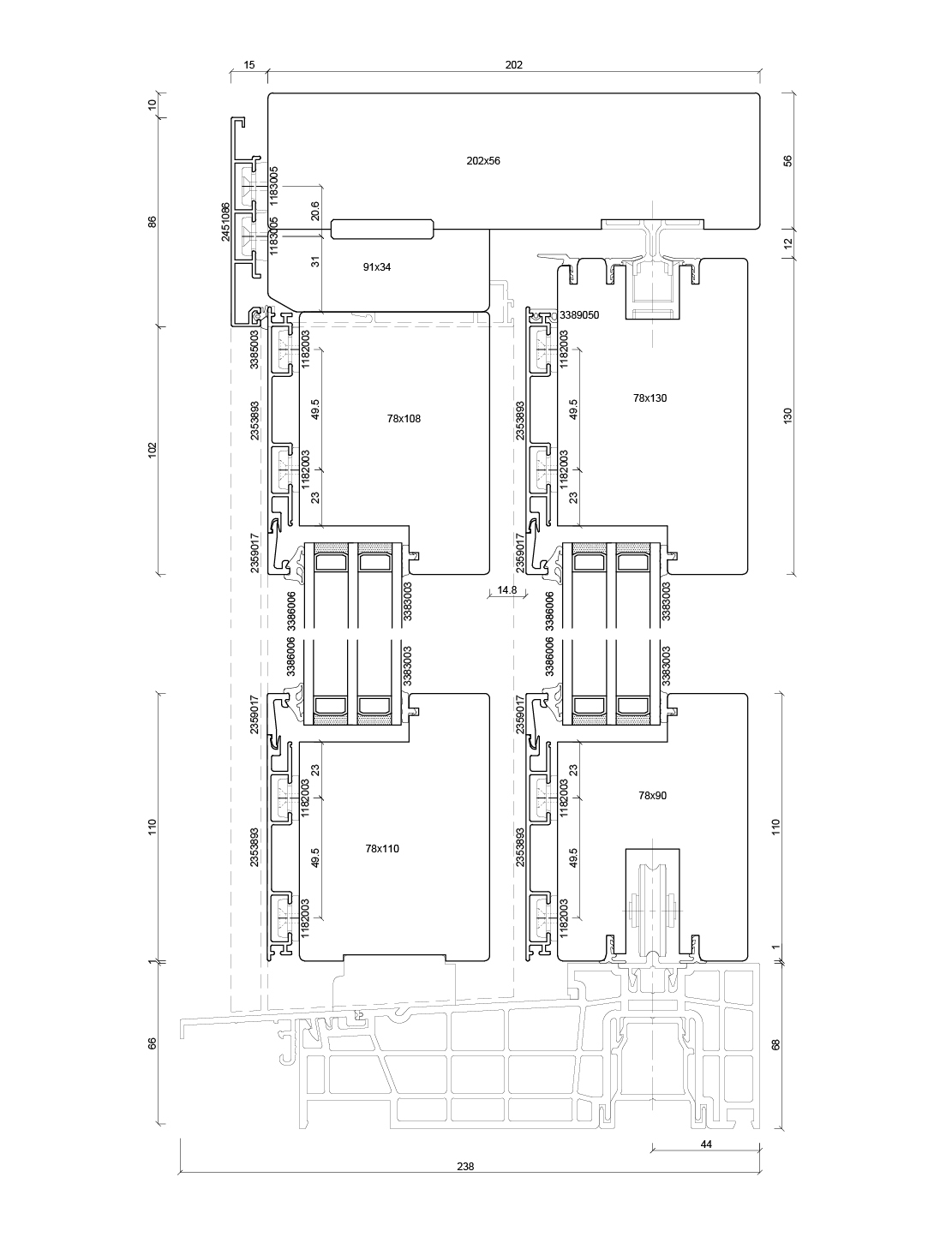

batimet TA35 DSP Schnitt

Holz-Aluminium Tür
batimet TA35 DSP

Rahmenprofil und Flügelprofil bilden eine flächenbündige Ebene. Zwischen Glas und Flügelprofil besteht ein Versatz von 15 mm Tiefe. Die Ansichtsbreite des sichtbaren Flügelprofils beträgt 100 mm und verläuft gerade, senkrecht zur Glasebene. Bei bestimmten statischen Anforderungen kann das Flügelprofil breiter ausgeführt werden. Die Entwässerung des Falzbereiches erfolgt durch verdeckte Stanzungen im unteren Profilquerstück des Rahmens. Optional kann eine sichtbare Entwässerung mit Abdeckkappe ausgeführt werden.

  • Flügelhöhen bis 3.000 mm
  • Flügelbreiten bis 3.000 mm
  • Flügelgewicht als Hebe-Schiebe bis 200 kg
  • Flügelgewicht als Schiebe bis 300 kg

Die Eckverbindungen der Aluminium-Rahmen werden in geschweißter Form ohne sichtbare Fugen ausgeführt. Die Beschichtung wird nach den gültigen Qualitätsrichtlinien für die Beschichtung von Bauteilen aus Aluminium der GSB-International GSB AL 631, bzw. den QUALICOAT-Vorschriften ausgeführt.




Top Uw-Werte

Uw-Werte ≥ 0,70 W/m²K

Holzarten

Fichte, Kiefer, Tanne, Lärche, Eiche, Hemlock, Douglasie

Oberflächen

RAL, NCS, DB, Eloxal, Metallic, hochwetterfest, seewassertauglich

Eckverbindung

Geschweisste Eckverbindung, keine sichtbaren Fugen, dauerhafter Korrosionsschutz
